  • 12-30VDC速度傳感器TCDM12詳細介紹

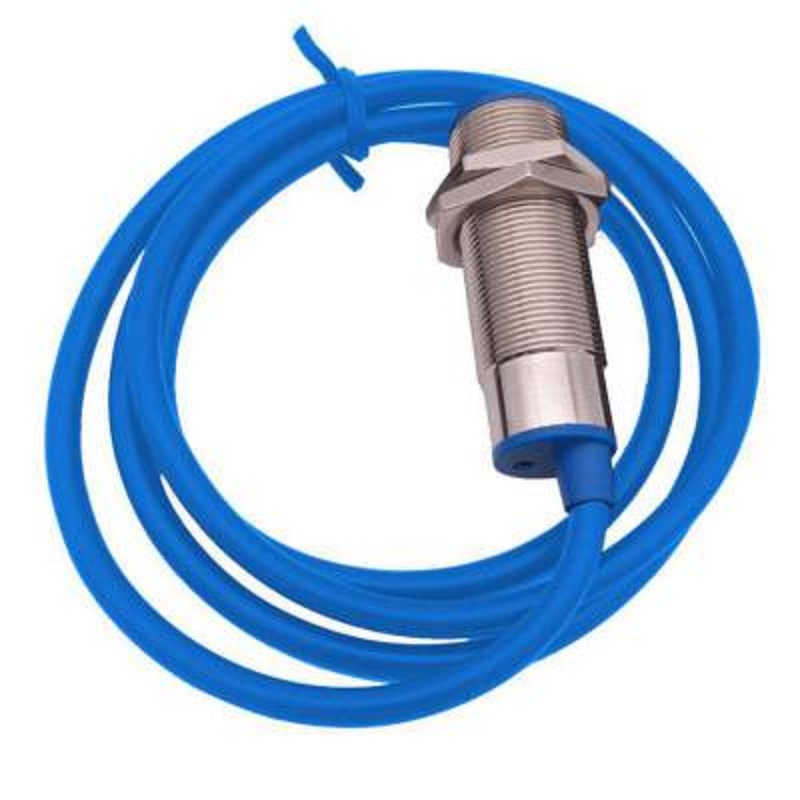

    卓信12-30VDC速度傳感器TCDM12
    TCDM12齒輪轉速傳感器
    TCDM12齒輪轉速傳感器
    安徽TCDM12齒輪轉速傳感器供應商
    華北地區現貨供應TCDM12齒輪轉速傳感器，外形尺寸為M12×1.0×60/80（mm），工作溫度范圍-30℃～130℃，轉速范圍10～10000rpm（60齒）
    山東卓信電氣有限公司
    齒輪轉速傳感器TCDM12（測速傳感器、速度傳感器、皮帶秤速度傳感器）用于非接觸檢測旋轉體轉速，測量范圍是10～10000rpm，輸出的方波信號可以直接和TTL、CMOS等電路接口、構成轉速測量/控制系統.
    齒輪轉速傳感器TCDM12采用圓管防水型結構，具有防水、防塵、防油污的優點，能在惡劣環境中可靠工作，特別適用于工業控制和軍事項目。
    檢測齒輪
    1、模數：m≥1
    2、齒輪厚度：≥4mm
    3、齒形：漸開線或梯形直齒
    4、齒輪材料：導磁材料（如45#鋼）
    基礎技術性能
    1、額定檢測距離：2mm
    2、檢測頻響：1Hz~10KHz
    3、測速范圍：10～10000rpm（與合適的齒輪配套）
    4、有工作電壓極性保護和輸出短路保護
    5、工作溫度-20~75℃
    電氣性能
    1、工作電壓：12~30VDC
    2、靜態功耗電流：≤30mA
    3、輸出電流：50mA
    4、輸出低電平電壓：≤0.5VDC
    5、上升沿時間：≤2us
    6、下降沿時間：≤2us
    7、輸出方式：NPN集電極開路輸出（OC），方波、占空比50±20%
    使用說明
    1、傳感器安裝時用傳感器自帶的螺母固定在安裝孔上，固定裝置建議，采用非導磁材料（銅、不銹鋼等）傳感器應正對齒面安裝，齒面和傳感器前端面的間 距 不應大于額定檢測距離。
    2、檢測齒輪可以是機器中已有的工作齒輪或是一個專用齒輪，但應符合項三的規定，應盡可能用較小的檢測距離，齒輪也應盡可能采用高導磁材料較大的模數。
    3、實際 的測速范圍根據齒輪的齒數N而不同，可由下式計算：測速范圍下限：Vmin=  （rpm）；測速范圍上限：Vmax=    （rpm）
    4、傳感器外殼與屏蔽線屏蔽層相連，用戶應在接收端將屏蔽層接系統地
    5、為增強信號抗干擾能力，傳感器可采用電流輸出，并在接收端用光電耦合器進行隔離。
    功能及優點
    1、抗磁偏置變化的可靠性增強
    2、可實現抗振動的小型信號鎖定
    3、在全部工作溫度范圍內具有嚴格的工作循環和計時***度
    4、真零速操作
    5、氣隙獨立開關點
    6、使用增益調整和偏置調整電路實現較大的工作氣隙
    7、已定義通電狀態 (POS)
    8、較寬的工作電壓范圍
    9、 表示目標配置文件的數字輸出
    10、可實現高可靠性的單芯片感測 IC
    11、較小的機械尺寸
    12、已優化霍爾 IC 磁系
    13、快速啟動
    注意事項：
    1、傳感器輸出線中的金屬屏蔽層應接大地零線。
    2、不允許在溫度為25℃以上強磁場環境中使用及放置。
    3、安裝及運輸過程中應避免強烈撞擊。
    4、在被測軸跳動較大時，應注意適當放大間隙，避免損壞。
    5、本傳感器為了考慮在惡劣環境中使用，故裝配調試完畢后即行密封，故無法修理。
    6、本傳感器包用期為12個月。
    供應12-30VDC卓信速度傳感器TCDM12，
