AYCH-100/A打滑測速裝置用于檢測帶式輸送機詳細介紹
卓信AYCH-100/A打滑測速裝置用于檢測帶式輸送機
打滑開關、打滑檢測裝置、打滑檢測器、速度開關、DH-III、DH-111、DH-II、DH-11、DH-I、DH-1、XLDH-1、XLDH-III、XLDH-111、SMS-PXK-BI、SMS-BI、XLDH-F-I、XLDH-F-II、XLDH-F-III、YHSJ-J、JDK-1、HQSD-A、HQSD-B、YHSJ-I、YHSJ-II、
皮帶速度檢測器、打滑開關、DH02E-1-W、DH02E-1-TH
欠速開關：60-23P
速度檢測儀、速度監控儀、SJK-1、SJK-II、SJK-A、SJK-B、DH-SA、DH-A、DH-S
打滑速度開關(非接觸式)JYB/RDC-B
打滑檢測帶速顯示裝置JYB/RDC-A、KBJ-220Y
皮帶失速監控器、打滑開關JYB/RDC-C

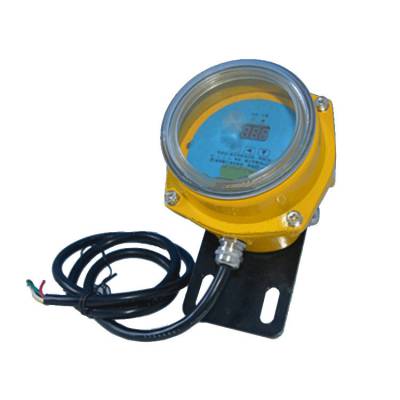

防爆打滑檢測裝置：EXDH-III
山東卓信工業自動化有限公司在吸收國內外九十年代技術的基礎上，并遵照廣大用戶多年應用的實踐和要求改進推出新產品，各種型號、內在功能和外觀設計與原產品保持一致，而只有的十分之一左右，可直接于產品。
AYCH-100/A打滑測速裝置技術參數：
1、工作電壓AC 220V/380V±10%50Hz
2、輸入信號10mV～10V
3、測速范圍1.25m/s 1.6m/s 2.5m/s
4、整機功耗<15W
5、觸點容量AC 380V 2A
6、工作電壓：AC220V,
7、檢測速度范圍:0.1~9.9米/秒,
8、打滑率設定范圍:20-30%
AYCH-100/A打滑測速裝置安裝說明：
先將固定支架焊在輸送機的橫梁上；再將支臂用銷軸、開口銷連接在支架上。
卓信AYCH-100/A打滑測速裝置
安裝后應滿足下述要求：
打滑檢測裝置膠帶運行方向順向防止，觸輪距膠帶邊緣200-300mm
感應面與開關閘的距離4mm為佳，感應點可以是從動輪處凸出（面）部分（鐵類），也可以采用凹面作為感應面。如果從動輪側面無凹凸面，可以在從動輪內側骨架上焊接一厚度為7mm鐵片作感應面。感應面面積必須大于開關感應面（出廠時已配感應面）
注：有些輸送機從動輪無法安裝的，可安裝在于膠帶緊密接解且在膠帶運行中不會出現脫離膠帶能正常運轉的轉軸或滋輪處。某些安裝位置可能需要現場制作安裝支架，特殊情況下，如需要從新調節開關速度是時，在安裝好開關后，啟運輸送機。在輸送機正常速度下逆時針方向調整開方微開關內部電位器，調整到動作指示燈
卓信AYCH-100/A打滑測速裝置
工作原理：
盤隨膠帶運行而旋轉時，傳感器的磁感應信號輸入到控制電路中去，經放大、整形后進行計數。其計數值與預置數比較，判斷膠帶機的帶速，即：正常速度、打滑或超速等。同時，執行電路輸出相應的開關信號。
當觸輪隨膠帶機運行而旋轉時帶動機內的脈沖盤，在脈沖盤旋轉時引起的磁感應信號的變化輸入到速度傳感器的控制電路中，經電路放大、比較、整形后進行計數。其計數值與預置數比較，判斷膠帶的帶速，同時執行電路輸出相應的開關信號。既：在達到低于打滑速度時執行電路輸出相應的開關信號，使主機停機。
打滑測速裝置AYCH-100/A|打滑開關用于對輸送機進行線性檢測的新型裝置,對帶速進行實時檢測.已廣泛用于輸送系統中的膠帶上,為膠帶機的安全運行提供了可靠的檢測手段.
卓信AYCH-100/A打滑測速裝置
特點
1：非接觸式，無易損原件，使用壽命長；
2：密封性好，可防水、放塵，防凝露；
3：鋁合金壓鑄外殼，抗壓，抗沖擊力強；
4：外殼經過烤漆噴塑處理，耐腐蝕性強；
5：一體式設計，安裝方便，實用簡單，兩螺栓固定；
6：采用ARM單片機作為控制單元，反映速度快，精度高，誤差�。�
7：雙排數碼顯示，LED指示燈顯示，可現場觀察與誤會；
8：高精度4~20mA 模擬量輸出
9：輕、重報警雙shuangkai量輸出
10：采用高接點容量繼電器輸出
卓信AYCH-100/A打滑測速裝置
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
卓信AYCH-100/A打滑測速裝置
安裝使用與接線
安裝時，可按下述要求并滿足現場使用條件安裝在帶式運輸機上膠帶的下面，安裝后應保證膠帶有料情況下使打滑jianceqi與膠帶面平行，同時膠帶無料運轉時jianceqi觸輪與膠帶面應可靠接觸，且安裝位置保證在振動*小和膠帶抖動*小的地方。當采用jianceqi輸出軸和從動滾筒軸連接檢測膠帶實際帶速的方法時，可按安裝示意圖并選用柔性連軸器以保證產品工作正常。使用時只要將產品按安裝示意圖安裝在相應的位置上即可，我廠提供的產品均是按用戶訂貨時提出的要求生產制造的。由于理論上的帶速和實際膠帶運行速度有差異，用戶屆時可按我廠提供調整辦法適當?shù)恼{(diào)整以切實適合正常工作狀態。
卓信AYCH-100/A打滑測速裝置
主要用途及適用范圍
主要用于檢測帶式輸送機,在運行中出現的膠帶與滾筒之間的打滑。本裝置采用比較的方式對膠帶額定速度和從動滾筒線速度（即輸送帶實際運行速度）來檢測輸送帶打滑的數據。并且能夠及時發出報警及停機信號，防止輸送帶打滑造成事故和損失，亦可用于多條輸送機聯鎖起動和停機。非接觸式速度監控傳感器安裝在從動滾筒一端，與輸送帶不接觸，避免了對輸送帶的損傷和接觸不良造成的誤差。本裝置的主機為單片計算機系統，具有較高的智能化程度和可靠的工業性能。適用于煤礦、冶金、電力、化工、交通等行業。
