微電腦超速開關DLY1-0.19.9打滑檢測裝置現貨詳細介紹
卓信微電腦超速開關DLY1-0.19.9打滑檢測裝置現貨
微電腦超速開關DLY1-0.19.9（以下簡稱超速開關）適用于額定電壓220及以下、頻率為50Hz的控制電路中，可作為低轉速（設備轉速要求在0.1rm～9.9rm或1～99rm）旋轉機械的轉動超速限制和控制之用。該產品系我廠應廣大用戶要求制造的新產品。它不僅在功能上同類產品，而且在速度檢測精度上也超越了同類產品。同時，該開關的自動復位功能，還彌補了產品在接線使用中的缺陷，使其更具有實用性。
其特點是：精度高、使用壽命長，速度設置簡捷，具有自動復位功能。尤其適合于低速或超低速旋轉的重型機械限速之用。
2型號及含義
3基本技術參數
3.1額定絕緣電壓：300V；
3.2額定電源電壓：AC220V；
3.3約定發熱電流Ith：10A；額定控制容量：240VA；
3.4開關動作速度整定范圍：0.1rm～9.9rm或1rm～99rm；
3.5速度整定值誤差＜1％，超速時開關動作響應角度＜35°，每圈脈沖數32；
3.6正常使用條件：周圍空氣溫度上限不超過+55℃、下限不超過-15℃，安裝地
點海拔不超過2 000m。
4超速開關組成

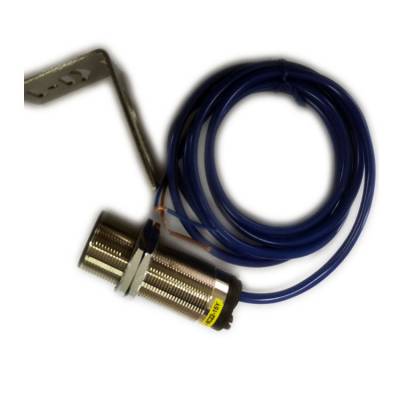

超速開關由磁盤、傳感器及繼電器三部分組成。
卓信微電腦超速開關DLY1-0.19.9打滑檢測裝置現貨
5安裝調試
安裝使用時，應將傳感器的中心位置對準磁盤的黃色圓帶，且距離應不大于6mm，見圖1所示。
接線時，請按超速開關銘牌上接線圖所示的各個接點位置正確接線。
卓信微電腦超速開關DLY1-0.19.9打滑檢測裝置現貨
6附件
a）調整設定開關動轉速用螺絲刀一把；b）傳感器安裝支架一件；
c）安裝螺釘一套。
7接線原理圖DLY1微電腦超速開關，DLY1-0.19.9，DLY1-199（杭榮牌）
a）超速開關端子接線見圖2；
b）外接線簡易線路原理見圖3。
注圖中虛線框內為超速開關。
8外形及安裝尺寸超速開關的外形尺寸和安裝尺寸見圖4。
9訂貨須知DLY1微電腦超速開關，DLY1-0.19.9，DLY1-199
訂貨時應指明與超速開關聯軸的旋轉設備的超速范圍是在0.1rm～9.9rm
或在1～99rm內。如：超速開關與起重機吊鉤鋼纜卷筒聯軸，其卷筒轉速
不得高于7.5rm，則超速開關應選用：DLY1-0.19.9。超速開關的數據可
通過繼電器上的拔碼開關用螺絲刀進行整定，“×1轉的拔碼開關整定至數字“7上、“×0.1轉的拔碼開關整定至數字“5上即可。如果旋轉設備轉速不得高于17.7rm，則超速開關應選用：DLY1-199，超速開關的數據可通過繼電器上的拔碼開關用螺絲刀進行整定，“×10轉的拔碼開關整定至數字“1上、“×1轉的拔碼開關整定至數字“8上即可（小數位應4舍5入，也可根據設備的實際要求將數據整定在17rm的整數值上）。
起重機卷筒的超速值可通過下列計算公式求得：
超速值=1.25×電機額定轉速×齒輪箱變速比或超速值=1.25×6000×齒輪箱變速比電機極數（50Hz三相交流電源）
如，電機極數為10、齒輪箱變速比為140，則卷筒超速值應為：
超速值=1.25×6000×14010=18.75（rm）。超速開關應選擇型號為DLY1-199，數據應整定在19rm上
