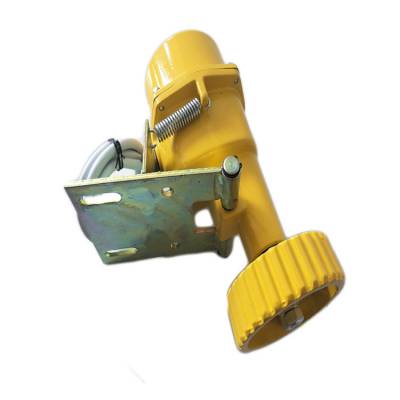

水泥廠用皮帶機速度保護裝置HQDK-III詳細介紹
卓信水泥廠用皮帶機速度保護裝置HQDK-III
簡介：
速度監控儀適用于帶式輸送機運行中膠帶速度的實時檢測。對超速和失速（打滑）均可給出監控信號。也可檢測改向滾筒（即從動滾筒）的轉速，轉速下降時（即膠帶失速）給出相應的信號。
本機已廣泛應用于冶金、電力及化工等有帶式輸送機的行業，是重要的安全保護設備
卓信水泥廠用皮帶機速度保護裝置HQDK-III
工作原理
旋轉探測儀安裝在被傳動軸旁，被傳動軸裝有檢測片。當電動機運轉時，通過傳動裝置驅使被傳動軸轉動，被傳動軸上的檢測片也隨之轉動。旋轉探測儀接收到檢測片的均勻間隔脈沖信號，此時旋轉探測儀為閉合狀態，通過串接中間繼電器的自保觸頭使交流接觸器吸合，交流接觸器主觸頭閉合使電機轉動。當設備發生卡轉，堵轉、皮帶打滑、傳動帶脫落故障時，被傳動軸將慢轉或停轉，此時檢測片也隨之慢轉或停轉，旋轉探測儀將接收不到檢測片的均勻間隔脈沖信號。在工藝指定時間內（5秒）未接收到轉動信號，旋轉探測儀將由閉合狀態轉為斷開，中間繼電器也斷開，交流接觸器斷開及時停機，可靠的保護設備(此產品接收檢測片轉動信號與電機大小無關)。
卓信水泥廠用皮帶機速度保護裝置HQDK-III
技術參數
工作電源：24VDC/110VAC/220VAC
絕緣電阻：＞500MΩ 輸出信號：開關量信號
環境溫度：-20℃~+60℃ 環境濕度：小于90
外型尺寸：Ф30×115mm 重 量：0.5Kg
跳脫時間：3-17秒 響應時間：＜2mS
檢測間距H2：≤8mm 工作距離H1：≥20mm （10mm/埋入式/二線）
卓信水泥廠用皮帶機速度保護裝置HQDK-III
安裝說明
所有的傳動裝置、如螺旋輸送機、提升機、皮帶輸送機，拉鏈機、等都應在其被傳動處(機器尾端)進行安裝。機械安裝工序
拆下端蓋，在端蓋鉆≥Φ12孔，在端蓋下部鉆Φ5.l孔、攻絲M6(與旋轉探測儀支架兩孔相配套加工)后用螺絲固定端蓋與支架
在軸頭上鉆Φ5.1孔，攻絲M6、深10-15mm
卓信水泥廠用皮帶機速度保護裝置HQDK-III
安裝及接線
1、本裝置安裝時，使其軸線處于水平位置。
2、將安裝支架連接在膠帶機中間架上，然后用螺栓將本裝置固定在支架的安裝板上即可。
3、 本裝置帶有1.5米左右的四芯橡套電纜，用戶根據標號接線即可。1、3為常開接點，1、2為常閉接點。
當膠帶機啟動后運行到正常速度時，接點轉換，接點1、3由閉合轉為常開，接點1、2由斷開轉為常閉，此時為正常運行狀態。如果膠帶發生打滑，帶速降至正常速度的百分之70左右時，接點再次轉換，接點1、3閉合，1、2斷開，此時為打滑狀態。
卓信水泥廠用皮帶機速度保護裝置HQDK-III
優點為：
1、非接觸接近探測器、使用壽命長、維護成本低；
2、兩螺栓固定、確保安裝簡單；
3、一體化結構、集中控制裝置、設定或故障檢修簡單；
4、無運動部件、無磨損、安全壽命長
卓信水泥廠用皮帶機速度保護裝置HQDK-III
產品范圍：
本機用于帶式輸送機運行中膠帶與主動滾桶出現打滑（失速）故障�？煞乐褂捎诖蚧斐傻膰�(yán)重事故的發生。本機還可以用于多條帶式輸送機的連鎖啟動和停機，低速抱閘或炒熟保護等，使現場操作簡單化。在鋼鐵、電力、煤礦及港口等有帶式輸送機的行業獲得了廣泛的應用。
卓信水泥廠用皮帶機速度保護裝置HQDK-III
注意事項
1. 用戶如需自行調整開關動作轉速，則必須具備調速裝置以及精度較高的轉速表配合進行。當打開后蓋后要仔細均衡地調節螺母的松緊，以使兩個速度控制彈簧受力均等。
2. 本開關適用于同極使用的控制電路。
3. 接線時請注意認定常開和常閉觸頭。
本產品應每年做定期維護和檢測確保其精度。
